產品 測試儀器 扭力試驗機
QC-42111可程式扭力試驗機

QC-41111-M1F
可程式扭力測試機

詢問本產品

產品簡介Description

廣錸儀器 QC-41111-M1F 可程式扭力測試機，適用於電子零組件、3C電子產品、手工具、包裝容器與瓶蓋、軸承及傳動元件等產品，可進行旋轉扭力測試與品質分析。

本機採用伺服馬達驅動，可依需求設定測試速度、旋轉方向、角度及扭力條件，並進行順時針、逆時針、多步驟及往復循環測試，協助使用者模擬產品實際的旋轉與操作過程。

搭配專用扭力分析軟體，資料擷取頻率最高可達 1,200 Hz，可即時繪製扭力－角度曲線，並記錄最大扭力、第一峰值及第二峰值。特別適合分析瓶蓋開啟過程中不同階段的扭力變化，也可比較不同速度、角度及測試條件下的結果。

機台配備手動微調手輪及獨立夾持高度調整機構，可依待測樣品的形狀、尺寸、測試高度及夾持方式搭配客製化夾具，彈性滿足不同產品的測試需求。

適用產業Industry

包裝容器瓶蓋、手工具、電子零組件、3C電子產品、軸承、傳動相關元件

型錄下載Catalog Download

QC-41111-M1F 可程式扭力機

規格說明

Specifications

機台型號

QC-41111-M1F

測試容量

10/50N．m (另外客製化其他指定規格)

扭力解析度

1/100,000

扭力單位

kN-m、N-m、N-cm、mN-m、kgf-m、kgf-cm、kgf-mm、gf-cm、gf-mm、lbf-ft、lbf-in、ozf-in

轉速單位

RPH、RPM、RPS

角位移單位

deg、rad、rev

機台動力

伺服馬達驅動

測試轉速

0.05 - 30.00 RPM
數位輸入調整

測試方向

正反轉

角度解析

0.01°

最大資料擷取速度

1200 Hz

測試空間

寬度: 最大340 mm
高度: 最大400mm(未含夾具)

操作模式

使用電腦軟體控制與分析

機台電源

單相AC 200 ~ 240 V．5A

機台尺寸

70 x 40 x 106 cm

機台重量

75kg

產品特色

● 標配軟體，支援多元設定、分析功能
● 配備精密手輪，可對上夾具做微幅高度調整，方便夾持樣品
● 可設定機台正反轉方向、多種扭力、轉速、時間及角位移程式
● 可測試並紀錄最大扭力、第一峰值扭力、第二峰值扭力等
● 具備測試時間到達停機、扭力到達停機、最大扭力下降百分比停機、角位移到達停機
● 速度調整數位化，提供高精度測試速度設定 及 0.05~30.00 RPM 大範圍的速度設定
●支援多步驟、往復測試
●支援橫擺高度調整
● 橫擺中間具備獨立機構可快速小幅度調整固定高度

相關資訊

Other Information

選購配件 - 標準四爪扭力夾具

標準四爪扭力夾具由上、下兩組可調式夾具組成，可分別固定樣品兩端。上夾具範圍為10～75 mm，下夾具為10～190 mm，可依樣品尺寸調整夾持位置。此夾具為標準萬用型式並非最適合客戶的夾具方案，建議仍然要依照樣品的形狀及尺寸來客製最合適的夾具方案, 才能夠達到穩定且快速的夾持, 提高測試數據的精度及穩定性。

選購配件 - 瓶蓋印模治具組

瓶蓋印模治具依指定瓶蓋的外形與尺寸製作，治具輪廓可貼合瓶蓋表面，套入後即可快速固定。此設計可降低瓶蓋打滑、局部受力及夾持變形，適合特殊外形、軟質或易變形瓶蓋；大量測試時，也能縮短夾持時間並提升測試效率。

選購配件 - X-Y調整座

X-Y調整座可微調樣品的水平位置，使旋轉中心對準扭力感測軸線，減少偏心、側向受力及夾具歪斜對結果的影響。適合數位鏡頭、旋轉接頭、電路板零組件及其他不易定位旋轉中心的產品。

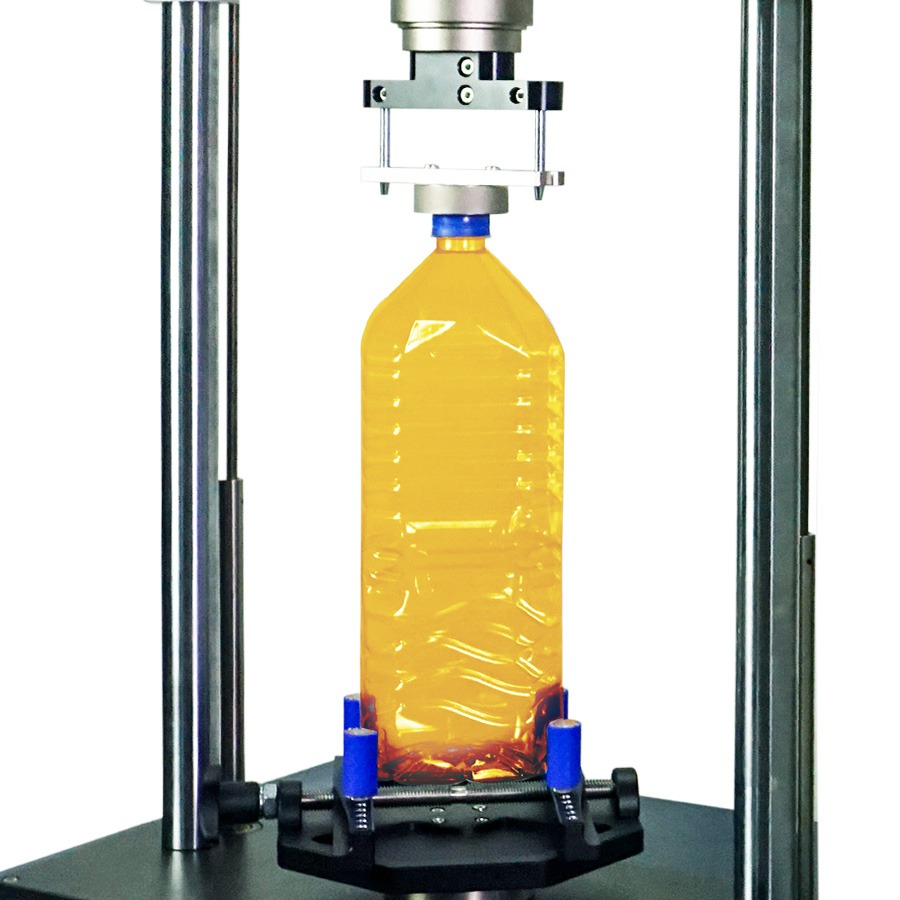

應用案例 - 瓶蓋扭力測試

QC-41111-M1F可進行瓶蓋開啟扭力與鎖緊扭力測試，並設定旋轉方向、速度、角度、扭力及自動停止條件。扭力分析軟體可記錄最大扭力、第一峰值、第二峰值，適合分析防拆環/安全扣、內塞或第二層密封結構的開啟變化，也可比較不同的瓶蓋設計、材料、鎖蓋條件及生產批次。

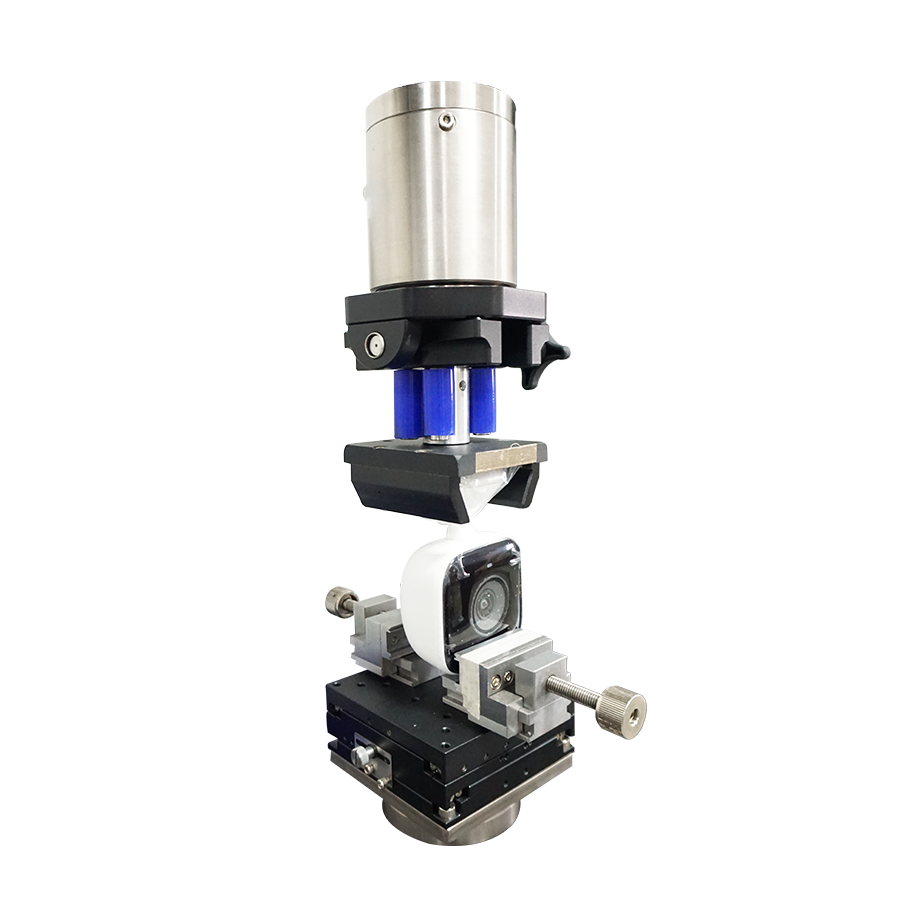

應用案例 - 數位鏡頭 (電子產品) 扭力測試

數位鏡頭、光學產品及電子裝置的旋轉環、對焦環或變焦環，需要穩定且適當的操作扭力。QC-41111-M1F可量測啟動扭力、運轉扭力、最大扭力及扭力－角度變化，並以多步驟與往復循環功能模擬反覆旋轉及調整過程。

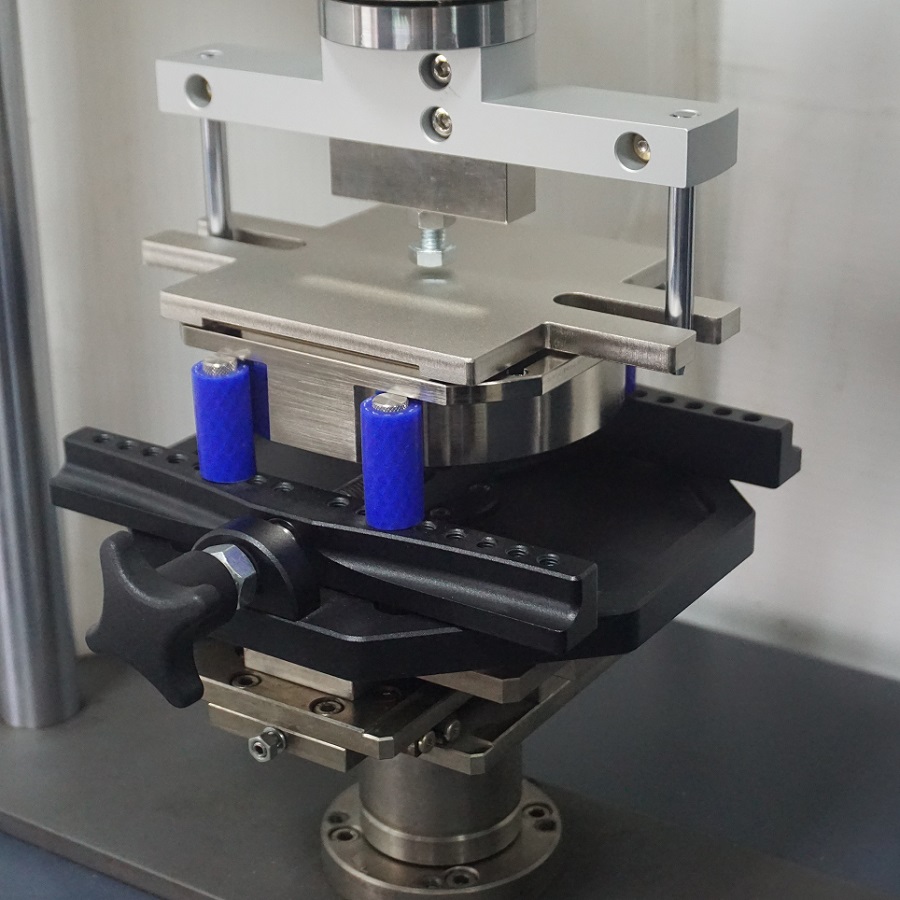

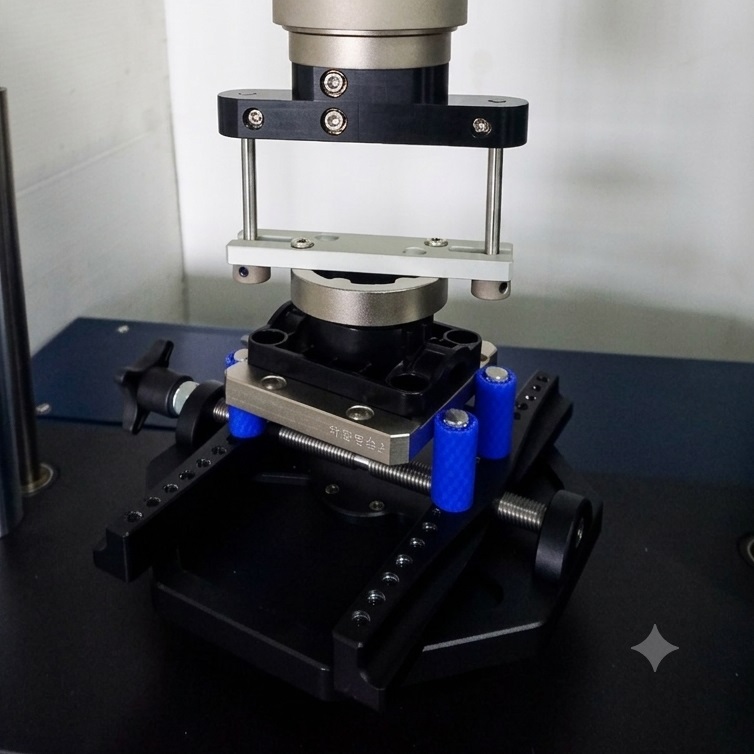

應用案例 - 電路板黏著 (膠著) 扭力測試

電路板上的旋鈕、連接器、感測器或黏著元件，可透過扭力測試評估膠材與黏著製程的固定強度。搭配客製化夾具，可記錄膠層破壞或脫離時的最大扭力與曲線，並比較膠材、塗膠量、表面處理、固化時間及製程條件。

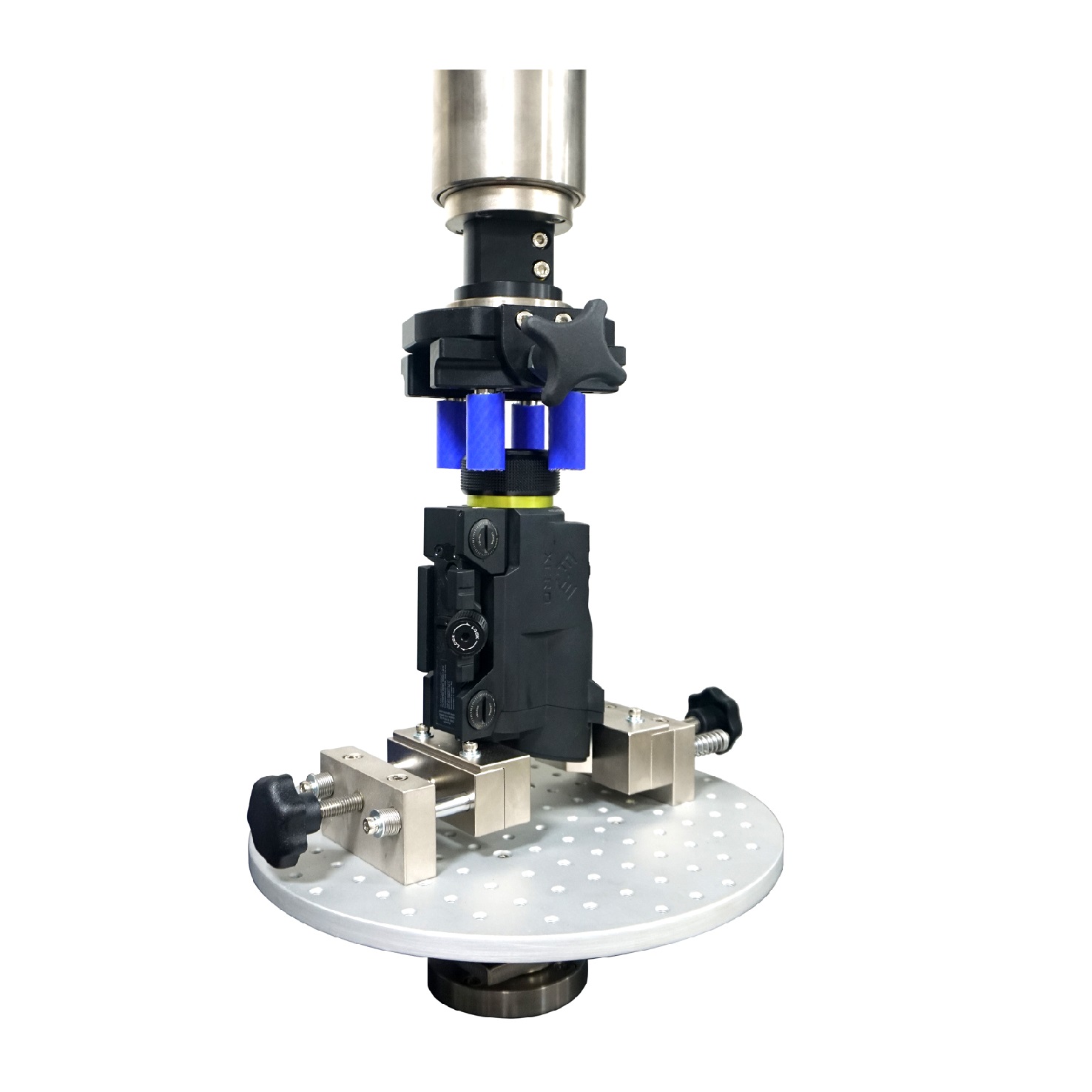

應用案例 - 旋轉接頭扭力測試

旋轉接頭在組裝及使用過程中，可能需要確認啟動扭力、持續旋轉扭力、最大扭力等扭力變化。旋轉接頭可量測啟動扭力、持續旋轉扭力、最大扭力及往復操作後的變化。透過扭力－角度曲線，可觀察旋轉過程是否平順、是否出現局部阻力、卡點或異常峰值。 測試結果可用於比較組裝鬆緊度、零件公差、潤滑條件及往復循環前後的差異。

Q&A:
可程式扭力試驗機與手動型或傳統電動型有何不同？

手動型設備由人員直接旋轉樣品，速度與施力方式容易受到操作差異影響。當扭力值較低、允收範圍嚴格，或需分析第一峰值、第二峰值及防拆環/安全扣時，電動機型以固定速度旋轉，可明顯提升數據穩定性與重複性，且旋轉角度的幅度不受手部動作限制。
傳統電動型多以固定方向及單一速度測試；QC-41111-M1F則可設定順時針、逆時針、速度、角度、扭力及時間等多元的作動控制方式，並執行多步驟與多次往復循環，更適合模擬產品實際操作。

Q&A:
1200 Hz高速資料擷取頻率對數據分析有何幫助？

1,200 Hz代表每秒最高可取得1,200筆資料，可完整捕捉第一峰值、第二峰值、瞬間脫離、黏著破壞或局部卡點等快速扭力變化。需要注意的是，資料擷取頻率代表記錄速度，不等同於整體量測精度。實際結果仍會受到扭力感測器、校正狀態、夾具、樣品固定及測試條件影響。

Q&A:
10 N·m與50 N·m容量應該如何選擇？

扭力容量應依樣品的最大扭力選擇。較低容量的扭力感測器在低扭力範圍通常有較好的解析表現；較高容量可測較大扭力，但不適合分析過低的扭力變化。10 N·m適合一般瓶蓋、電子零組件及數位鏡頭，50 N·m較適合手工具、傳動元件及較高扭力產品。廣錸也可依需求評估其他容量。

Q&A:
不同尺寸及形狀的樣品可以測試嗎？

可以。夾具可依樣品尺寸、外形、固定位置及旋轉中心客製設計。若旋轉中心不易定位，也可搭配X-Y調整座進行水平微調，以提升夾持穩定性與測試重複性。

Q&A:
為何要量測瓶蓋鎖緊扭力？第一峰值與第二峰值有什麼用途？

瓶蓋扭力測試可確認產線鎖蓋機的設定是否正確，並透過批次抽驗，及早發現鎖蓋過鬆、過緊或品質不穩定，降低洩漏、重工、報廢及客訴風險。第一峰值通常代表瓶蓋開始鬆動時的開啟阻力；第二峰值則來自防拆環/安全扣或其他第二層瓶蓋結構的阻力。

Q&A:
機台可設定哪些作動條件？

QC-41111-M1F可設定順時針、逆時針、多步驟及多次往復循環。每個步驟可分別設定旋轉方向、速度以及不同的目標條件(包含扭力、時間及角位移)，模擬產品開啟、關閉、旋轉或調整過程。
測試停止條件包括：
• 到達指定測試時間
• 到達指定扭力
• 到達指定角位移
• 最大扭力下降至設定百分比
• 完成設定步驟或循環次數

Q&A:
扭力試驗機多久需要校正一次？是否提供校正報告？

一般可先以每12個月校正一次作為安排，再依使用頻率、測試負荷、環境、過往校正結果及品質要求調整。若設備曾超載、碰撞、移機、維修或數據異常，建議提前校正。廣錸可提供扭力校正服務及具追溯性的校正報告。

Q&A:
詢價或評估前需要提供哪些資料？

為協助評估扭力容量、測試方式及客製化夾具，建議提供：
• 待測產品照片、圖面及用途
• 樣品外形、尺寸、材質及固定位置
• 預估最大扭力
• 相關作動條件(例如旋轉方向、速度、角度、步驟及循環等)
• 需要分析的數據，如最大扭力、第二峰值或指定角度扭力
• 指定的ASTM、ISO或客戶內部測試規範
若無法確認上述條件，也可攜帶或寄送樣品至廣錸，由專業人員協助初步測試與夾具評估。

軟體功能介紹

Software functions

1. 具備多段試驗步驟設定功能，並可支援循環測試
2. 可匯入多次測試資料同時顯示
3. 資料擷取頻率最高可設定至1200Hz
4. 操作方式：由鍵盤、鼠標操控螢幕上按鈕進行測試
5. 作業平台：Windows 作業系統
6. 具中、英、日、韓、西班牙、葡萄牙文顯示
7. 操作模式：TCP/IP介面雙向傳輸，電腦直接控制機台動作
8. 單位選擇可公、英制多種變化
9. 表格彈性化，可自行規劃分析資料
10. 資料之名稱可自行設定，可自訂計算式
11. 測試畫面同時顯示測試曲線圖及即時數據
12. 資料處理：可儲存、載入、清單、統計比較等
13. 曲線圖X-Y軸物理量調整，曲線特定點標記、區間標記等…
14. 軟體保護：超行程、超容量保護、超時間停機、最大扭力下降百分比停機
15. 測試條件模組化，減少人為設定的疏忽與誤差
16. 重點資料擷取，可訂測試數據規格上下限
